WNIOSEK

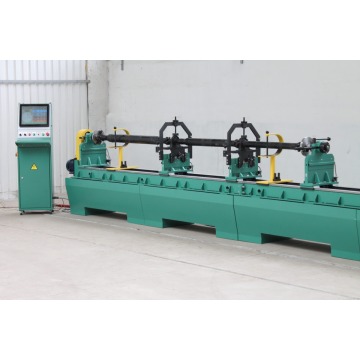

Maszyna pozwala na wyważanie wałów z każdego sprzętu, który może wyjechać na drogi publiczne, czyli można wyważyć wał z każdej, nawet największej ciężarówki. Maszyna różni się od analogów bardzo wysoką niezawodnością i wydajnością.
Odpowiedni dla serwisów o dużej ilości napraw, które specjalizują się w naprawach samochodów ciężarowych i sprzętu specjalnego. Maszyna może być szybko przekonfigurowana i wyważona dla pojedynczych wałów Cardana o różnej konstrukcji, jak również do produkcji wałów w małych seriach.
ZALETY I CECHY
Możliwość pomiaru ogromnych niewyważenia i bezpiecznej pracy z wałami kardana, które mają duże początkowe niewyważenie do 400 000 gr * mm. Jest to szczególnie istotne przy pracy z wałami kardana samochodów ciężarowych.

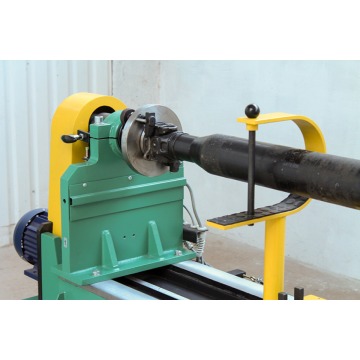

Wrzeciona mają stożkowe pasowanie, co poprawia dokładność montażu wału i odpowiednio dokładność wyważenia.
Obecność adapterów szybkobieżnych wykorzystujących opatentowaną technologię EASY CLAMPⓇ pozwala na wykorzystanie maszyny w produkcji seryjnej i małoseryjnej, a także pozwala na zwiększenie wydajności w stosunku do maszyn, w których nie ma takich adapterów o około 2 razy.
Prędkość obrotowa wyważania wału kardana może wynosić od 200 do 2500 obr.
Obecność ruchomego taistocka tylnego wrzeciona pozwala, bez przesuwania podpór, na przesunięcie wrzeciona o 50 mm w celu szybkiego montażu lub demontażu wału kardana.
Maszyna posiada również funkcję ustalania obrotów wrzeciona napędowego, co pozwala na zaciśnięcie śrub i uniemożliwienie przewijania kardana jednemu pracownikowi bez asystenta.
Regulacja wysokości podpór pośrednich odbywa się bez pionowego obrotu śruby dzięki unikalnemu rozwiązaniu konstrukcyjnemu, które nazywamy LIGHT HEIGHTⓇ.

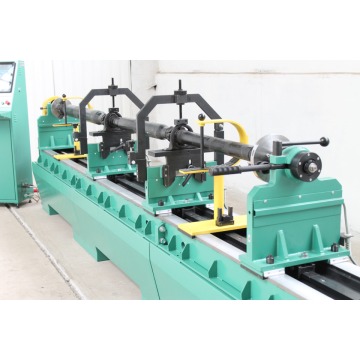

Podpory można przesuwać wzdłuż łóżka jedną ręką, ponieważ poruszają się na rolkach wzdłuż prowadnic.

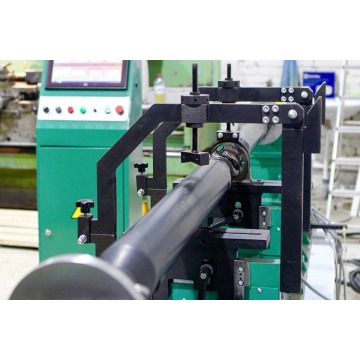

Do zalet podpór można dodać także uniwersalny system mocowania łożysk zawieszenia. Na tej maszynie realizowane są trzy schematy instalacji.
Ten model maszyny został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa (5-przewodowy obwód elektryczny z możliwością pracy z połączeniem 4-przewodowym. Dostępność bariery ochronnej przed odjazdem wału, dostępność osłon wszystkich pasów itp.)
Moc częstotliwościowego napędu elektrycznego wynosi 4 kW, czyli jest prawie dwukrotnie większa niż w maszynach innych producentów o podobnym wyposażeniu. Co pozwala na wygodne i szybkie odwijanie wałków ważących nawet 150 kg. Dodatkowo pozwala na płynną zmianę prędkości obrotów.
Wszystkie kable używane do transmisji sygnałów z czujników do systemu pomiarowego są ekranowane i montowane w metalowych osłonach.
Parametry BVI-03-88
Zakres mas wyważonych wirników, kg 3-200
Maksymalna średnica wirnika, mm 150
Maksymalna średnica kołnierza, mm 300
Maksymalna długość wału kardana, mm 5200*
Liczba wsporników maszynowych 4
Liczba jednocześnie mierzonych płaszczyzn korekcji wału 2, 3, 4
Minimalne osiągalne resztkowe niewyważenie właściwe, g mm/kg 1
Zakres prędkości obrotowej wirnika, obr. 1000-2500
Typ napędu Axial
Typ maszyny Twarde łożysko
Wymiary maszyny (długość x szerokość x wysokość), mm 6000 х 1100 х 1450
Masa maszyny, kg (około) 1100
Parametry sieci zasilającej 380V ± 10%, 3 Ph, 50Hz ± 1
Pobór mocy, minimalny, kW 3
System wyważania maszyn System pomiarowy specjalnego przeznaczenia PAK-4
Wymagania wobec fundacji Maszyna jest zainstalowana na solidnym betonowym fundamencie
.
