4
Waga maksymalna, kg
400
Maksymalna średnica, mm
300
Długość wirnika, mm
0.4
Dokładność, g.mm/kg

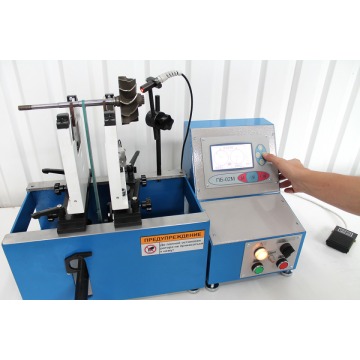

Maszyna do wyważania wirników turbosprężarek, których masa nie przekracza 4 kg. Główną zaletą tej maszyny jest dokładność wykrywania niewyważenia i wysoka wydajność. Wysoka czułość urządzenia pozwala na pracę z niewyważeniami o bardzo małych wielkościach. Ze względu na prostotę i niezawodność urządzenia mogą być stosowane w produkcji jednostkowej lub na małą skalę. Maszyna jest zawirusowana w specjalistycznych serwisach samochodowych zajmujących się naprawą turbosprężarek.
WNIOSEK
Wyważanie wirnika turbosprężarki odbywa się w dwóch etapach:
1. Wyważanie wału w dwóch płaszczyznach bez koła sprężarki (I-pierwsza płaszczyzna korekcyjna, II-druga płaszczyzna korekcyjna).
2. Wyważenie w dwóch płaszczyznach koła sprężarki złożonego z wałem (I-pierwsza płaszczyzna korekcyjna, II-druga płaszczyzna korekcyjna).
CECHY
Stanowisko charakteryzuje się wysoką dokładnością wyznaczania niewyważenia wirnika (0,4 g∙mm/kg)
Wszystko to osiągane jest poprzez:

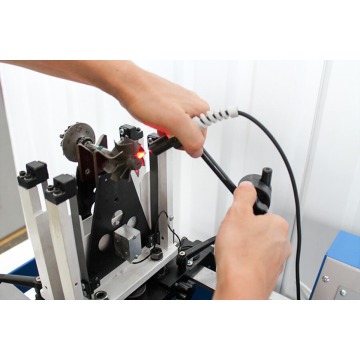

Zastosowanie specjalnych pryzm z poślizgami wykonanymi z materiału antyciernego, który ma wysoki współczynnik tarcia, co zapobiega ich zużyciu i ma małą twardość, pozwala zaoszczędzić powierzchnię styku wirnika.
Konstrukcja nośna umożliwia montaż wirnika bez przeszkód.

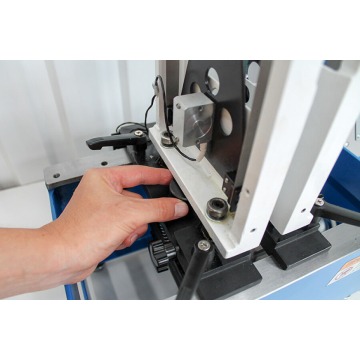

Wsporniki mają regulowaną wysokość, co umożliwia wyważenie wirnika o różnych średnicach czopów łożyskowych.
Podpory można łatwo ustawić względem prowadnic ze względu na ich niewielką masę.
Konstrukcja maszyny pozwala na montaż nawet takich wirników, w których czopy łożyskowe znajdują się blisko siebie. Jedynym ograniczeniem jest szerokość pasa napędowego; zwiększa to funkcjonalność maszyny.
Miękkie podpory sprawiają, że maszyna jest bardzo czuła i pozwala na analizę szczątkowego poziomu niewyważenia „przez dotyk”.
Regulacja napięcia „paska napędowego” pozwala na dobranie wymaganej wielkości nacisku w celu zmniejszenia błędu wyważenia.
Mechanizm napinania pasów pozwala na szybki montaż lub demontaż wirnika z maszyny, co skraca czas ustawienia maszyny.
SYSTEM RÓWNOWAŻENIA I STEROWANIE
Ułatwiamy wyważanie - to główna zaleta charakteryzująca nasze systemy wyważania.
Łatwość użytkowania i prosta obsługa nie wymagają od operatora specjalnej wiedzy teoretycznej.
Wyświetla proces wyważania w czasie rzeczywistym i monitoruje zachowanie niewyważenia wirnika na ekranie, aby osiągnąć najlepszy możliwy wynik.
Maksymalna czułość maszyny w każdym momencie pracy, ustawianie i kalibracja maszyny jest przeprowadzana przez samego operatora.
Wolny od wpływu zewnętrznych czynników wibracyjnych na wynik pomiaru, posiada wysoki stopień ochrony przed różnego rodzaju zakłóceniami.
Wiodąca na świecie funkcjonalność i dokładność dzięki 40-letniemu doświadczeniu w rozwoju przemysłu i aplikacji.
DWUPŁASZCZYZNOWE URZĄDZENIE MIKROPROCESOROWE WYWAŻAJĄCE PB-02M
DWUPŁASZCZYZNOWE URZĄDZENIE MIKROPROCESOROWE WYWAŻAJĄCE PB-02M
Kompletna funkcjonalność do rozwiązywania problemów z równowagą. Bardzo niezawodny, bezpretensjonalny do ciężkich warunków pracy system z wyświetlaczem LCD i klawiaturą membranową.
SPECYFIKACJE
Parametry BVI-03-10T
Maksymalna masa wyważonego wirnika, kg 4
Maksymalna średnica wyważonego wirnika, mm 400
Odległość między środkami wsporników wirnika, mm 10 - 200
Największa średnica czopów wirnika, mm 5 - 20
Prędkość obrotowa wyważonego wirnika, obr. 600 - 3000
Minimalna osiągalna resztkowa nierównowaga właściwa, gmm/kg 0,4
Wymiary maszyny, mm 420х400х480
Masa maszyny, kg 20
System pomiarowy PB-02M
.
